Revopoint Revo Design Personal (1-jaar licentie)

Revopoint Revo Design Personal: zet uw 3D-scans om in CAD-modellen

Revo Design Personal vormt de schakel tussen 3D-scannen en CAD-modellering. Met de software kunt u werken met STL-, OBJ- of PLY-meshes die uit een 3D-scan zijn verkregen. Vervolgens kunt u geometrieën reconstrueren, schetsen maken en oppervlakken bewerken om een model voor 3D-printen te creëren. Dankzij de integratie met de Revopoint-scansoftware kan de mesh met één klik worden overgedragen, waarna u direct met reverse engineering kunt beginnen.

Deze editie is bedoeld voor persoonlijke en niet-commerciële projecten. De software is geschikt voor makers, ingenieurs, docenten en gebruikers die hun 3D-scans willen gebruiken om een onderdeel te herstellen, een bestaand object aan te passen of een model voor 3D-printen te ontwerpen. De CAD-export is beperkt tot het STL-formaat.

De belangrijkste voordelen van Revo Design Personal

Van 3D-scan naar CAD

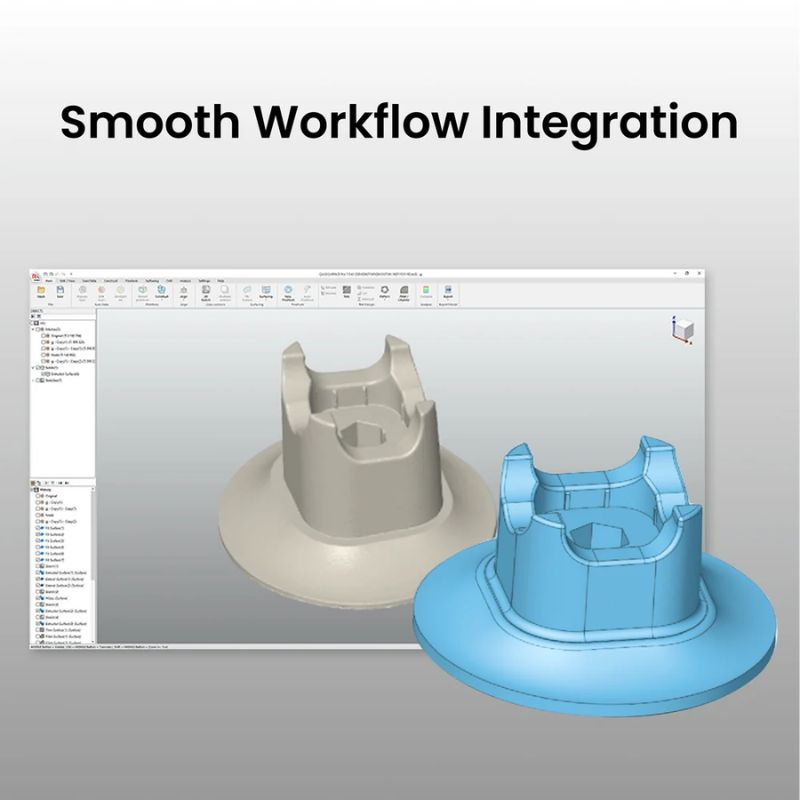

De mesh kan met één klik vanuit de Revopoint-scansoftware worden overgedragen. Het gescande model kan vervolgens rechtstreeks in Revo Design Personal worden bewerkt. Zo wordt de overgang van 3D-captatie naar modelreconstructie eenvoudiger en zijn minder stappen tussen verschillende softwaretoepassingen nodig.

Geavanceerde meshbewerking

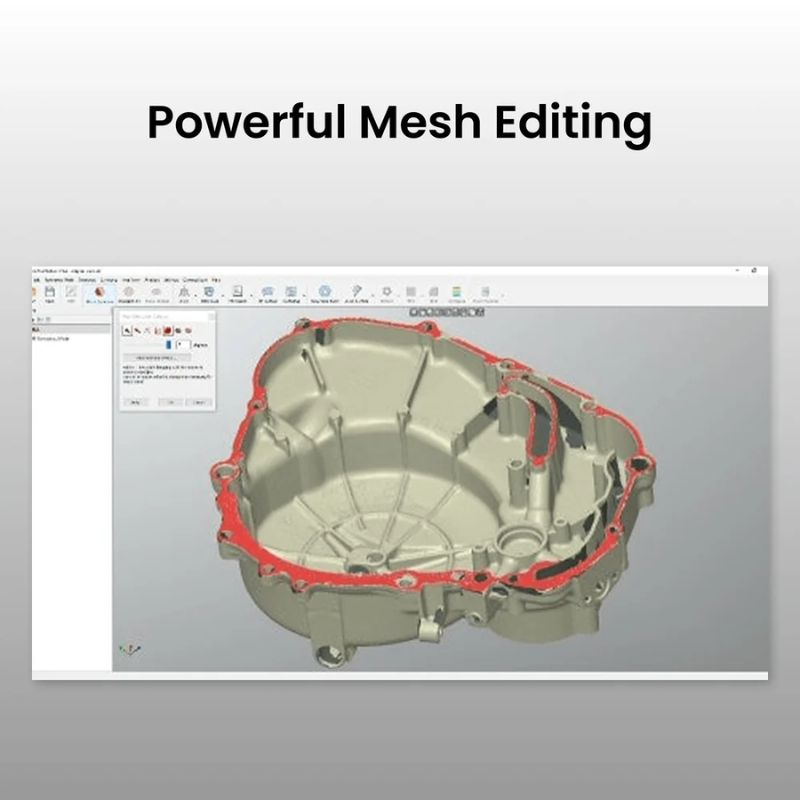

Revo Design Personal beschikt over verschillende tools om scandata voor te bereiden en te bewerken. Zo kunt u het aantal polygonen verminderen, afwijkende punten verwijderen en gaten in de mesh opvullen. Deze functies helpen om een schonere geometrie te creëren voordat u verdergaat met de reconstructie of een model voor 3D-printen voorbereidt.

Vergelijking van model en mesh

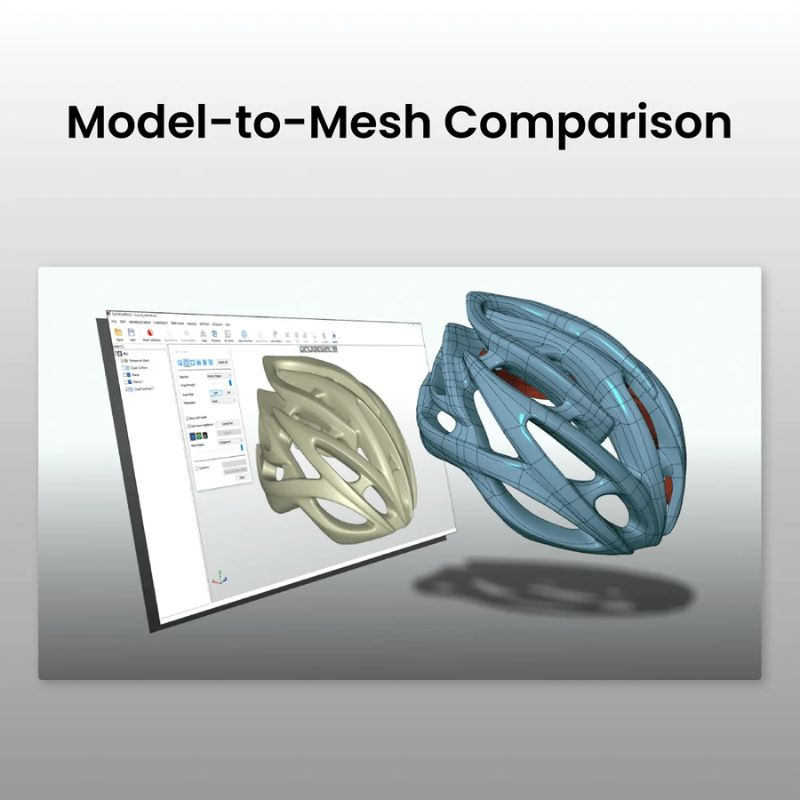

Met de software kunt u het gereconstrueerde model vergelijken met de mesh uit de 3D-scan om verschillen tussen beide geometrieën te identificeren. Tolerantiewaarden kunnen worden ingesteld en aangepast om afwijkingen te analyseren en de overeenkomst tussen de CAD-reconstructie en de gescande gegevens nauwkeuriger te controleren.

Modelleringsfuncties voor reverse engineering

Referentiegeometrieën extraheren

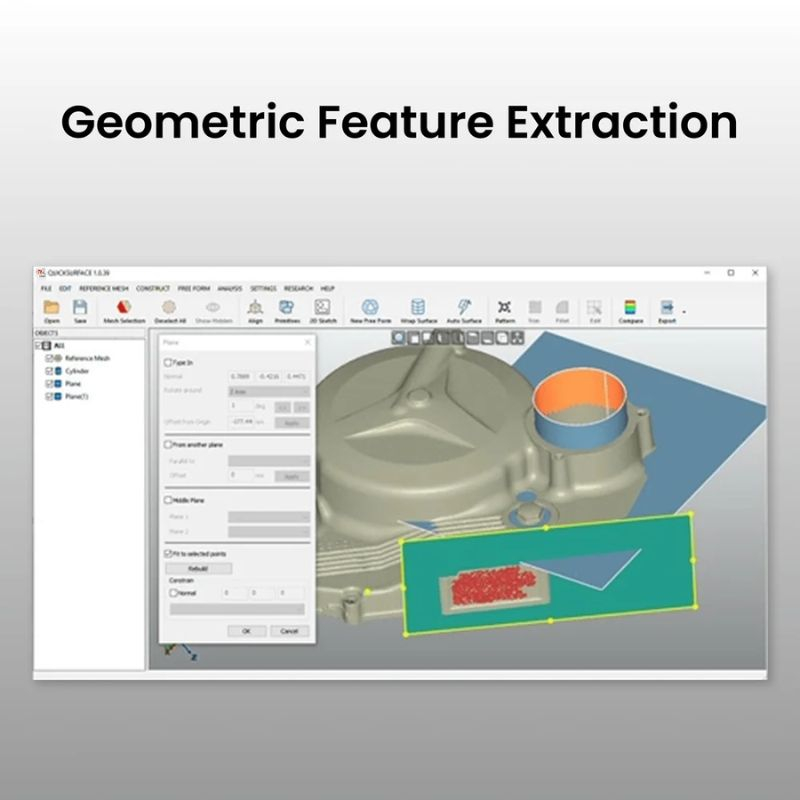

De mesh kan als basis dienen voor het reconstrueren van verschillende geometrieën die in CAD worden gebruikt. Revo Design Personal maakt het mogelijk om vlakken, cilinders, kegels en bollen te extraheren en aan te passen, en om referentielijnen en -punten te creëren. Deze elementen maken het eenvoudiger om onderdelen op basis van scandata te reconstrueren en binnen een coördinatensysteem uit te lijnen.

Oppervlakken en freeform-geometrieën creëren

Voor minder regelmatige vormen biedt de software freeform-modelleertools. U kunt curves rechtstreeks op de mesh tekenen om vuloppervlakken, overgangen of vrije vormen te creëren. Ook kunnen begrensde oppervlakken vanuit 3D-schetsen worden gemaakt om de geometrie van een gescand onderdeel stap voor stap te reconstrueren.

2D- en 3D-schetsen

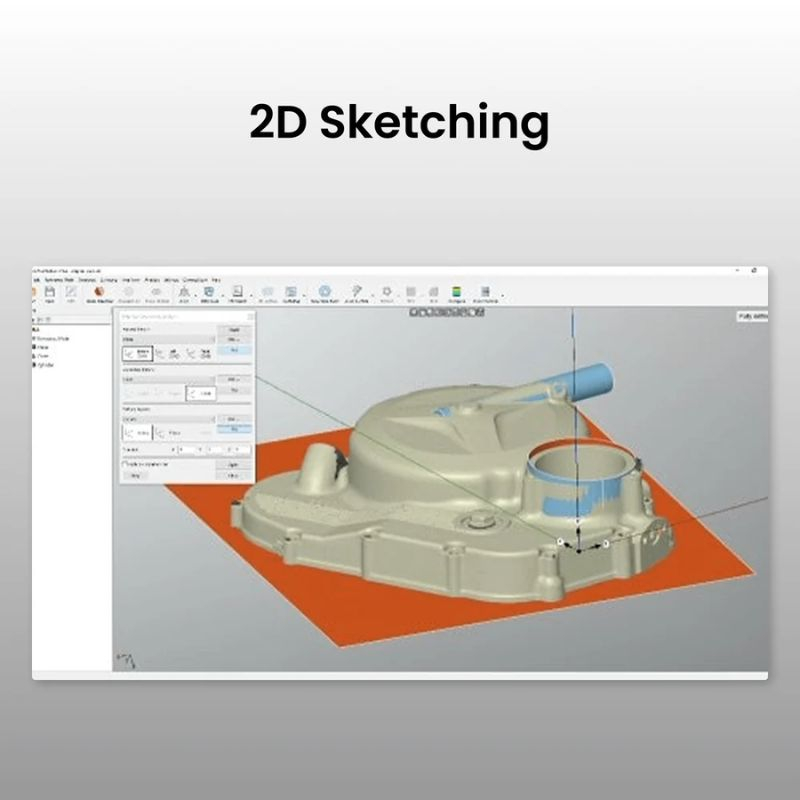

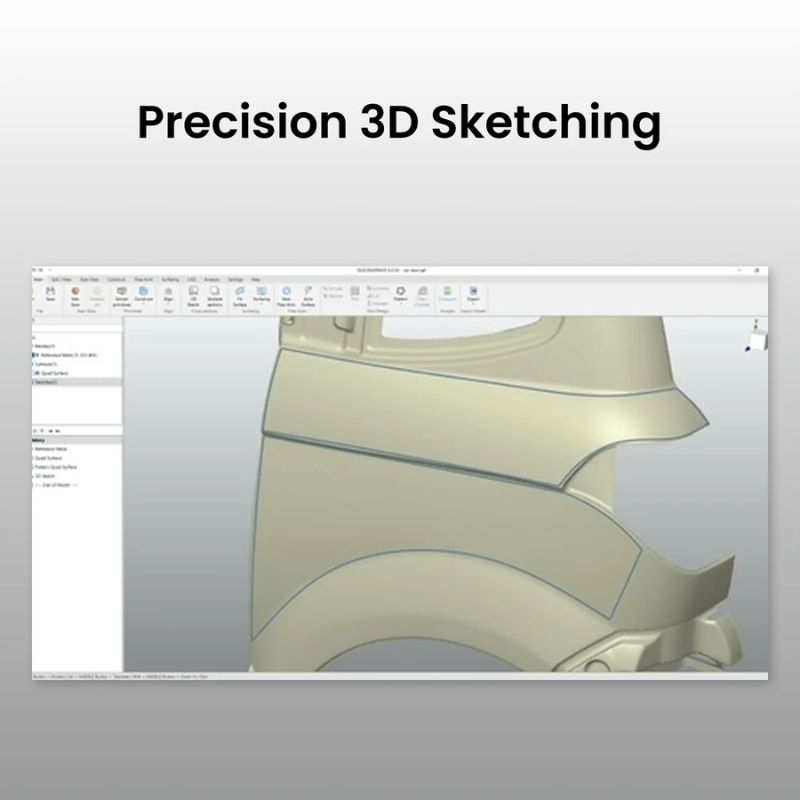

Met de schetsfuncties kunt u geometrieën reconstrueren op basis van het gescande model. 2D-schetsen ondersteunen maatvoering en beperkingen, terwijl u met de 3D-tools referentiecurves rechtstreeks op meshoppervlakken kunt creëren. Met interactieve doorsneden kunt u bovendien eenvoudig referentiepunten extraheren om schetsen te positioneren en uit te lijnen.

STL-export voor 3D-printen

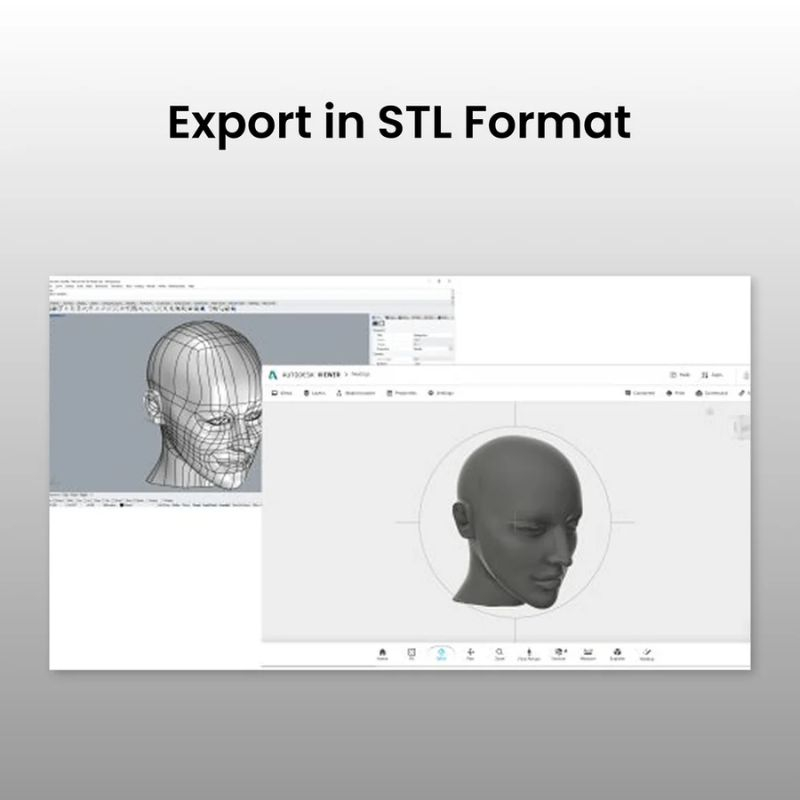

Na het voltooien van de reconstructie kan het CAD-model worden geëxporteerd in STL-formaat. Dit formaat kan vervolgens worden gebruikt binnen een workflow voor 3D-printen. Revo Design Personal is echter beperkt tot dit exportformaat: CAD-formaten zoals STEP, IGES en Parasolid en commercieel gebruik zijn voorbehouden aan Revo Design Pro.
