Revopoint Revo Design Pro (Perpetuele licentie)

Revo Design Pro, professionele CAD- en reverse-engineeringsoftware

Revo Design Pro is professionele software voor computerondersteund ontwerpen (CAD), ontwikkeld om gegevens uit 3D-scans om te zetten in modellen die kunnen worden gebruikt voor reverse engineering, industrieel ontwerp en productontwikkeling.

Revo Design Pro wordt aangedreven door QUICKSURFACE en biedt een complete omgeving voor het importeren, opschonen, analyseren en bewerken van 3D-meshes, waarna CAD-oppervlakken en -modellen met geavanceerde modelleertools kunnen worden gereconstrueerd. Zo past de software binnen een volledige Scan-to-CAD-workflow, van het scannen van een onderdeel tot het gebruik ervan in CAD/CAM-software.

Dankzij de professionele functies voor parametrisch modelleren, free-form-ontwerp en het bewerken van solids is Revo Design Pro bijzonder geschikt voor complexe reverse-engineeringprojecten, industrieel ontwerp, het aanpassen van auto-onderdelen en toepassingen waarbij een gedetailleerde CAD-reconstructie nodig is.

De belangrijkste voordelen van Revo Design Pro

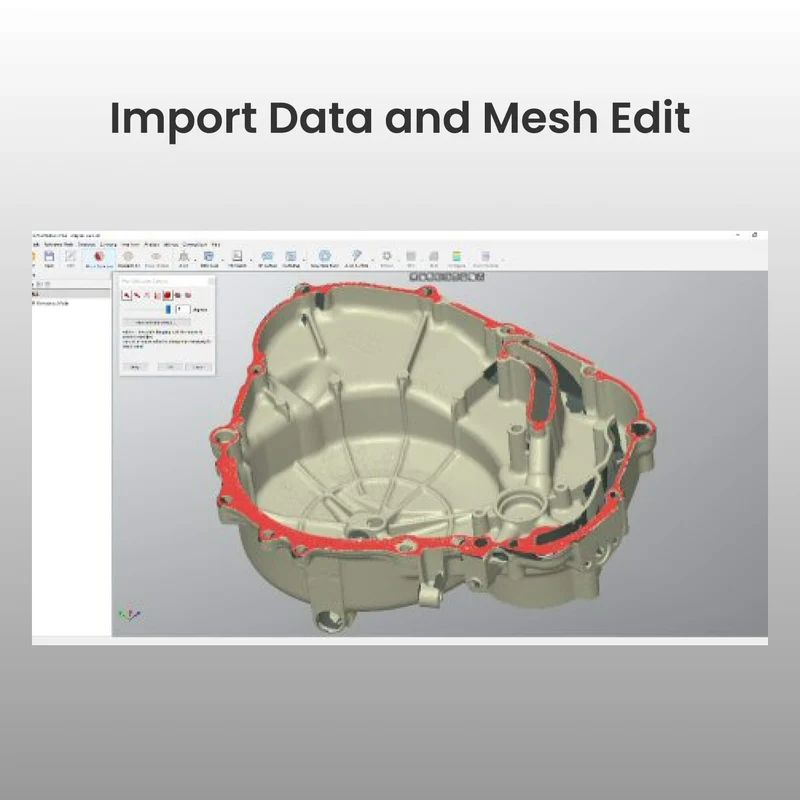

Importeren en voorbereiden van scandata

Revo Design Pro maakt het mogelijk om 3D-scangegevens te importeren als STL-, OBJ- of PLY-meshes. De software ondersteunt meshes van verschillende groottes en biedt talrijke tools om de gegevens voor te bereiden voordat ze naar CAD worden omgezet.

Polygonreductie, gladstrijken, repolygonisatie, het verwijderen van uitschieters en het opvullen van gaten maken het mogelijk om meshes op te schonen en te optimaliseren voordat het ontwerpproces wordt voortgezet.

Automatische meshsegmentatie

Revo Design Pro beschikt over een functie voor automatische meshsegmentatie, waarmee verschillende zones van een gescand model gemakkelijker kunnen worden geïdentificeerd en gescheiden.

Deze functie vereenvoudigt de voorbereiding van de gegevens en versnelt het reconstructieproces wanneer een mesh meerdere afzonderlijke oppervlakken of geometrische vormen bevat.

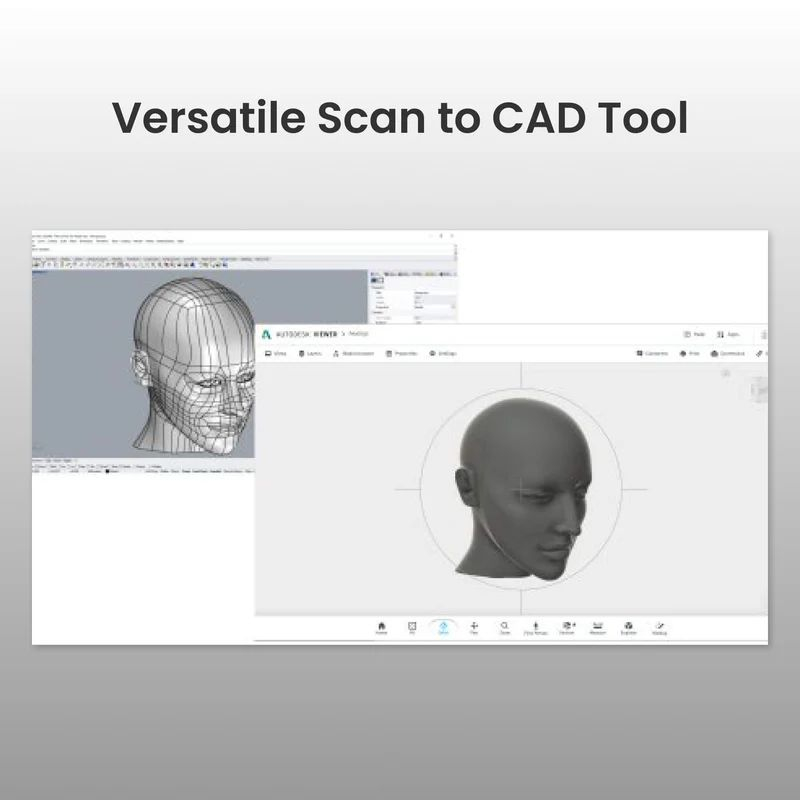

Scans omzetten naar CAD-modellen

De software maakt het mogelijk om scandata om te zetten in parametrische of free-form CAD-oppervlakken. Gebruikers kunnen complexe vormen vanuit de mesh reconstrueren en aanpassen aan de behoeften van het project.

De modelleertools maken het onder andere mogelijk om oppervlakken te extruderen of te roteren, doorsneden te creëren, 2D- en 3D-entiteiten te genereren en nauwkeurige reconstructies uit te voeren op basis van de gescande gegevens.

Bestaande CAD-bestanden importeren

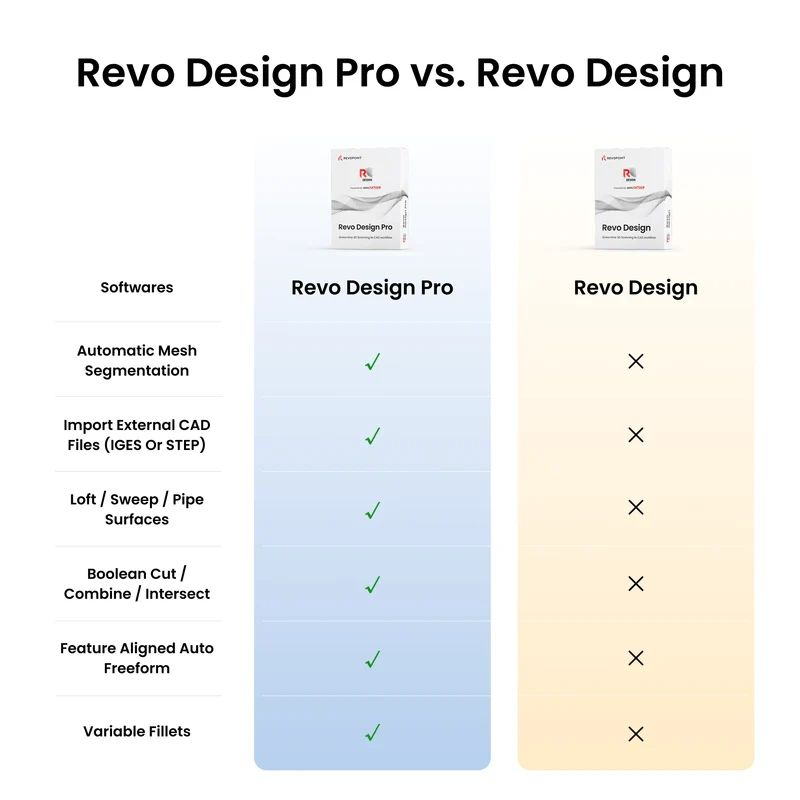

In tegenstelling tot de standaardversie maakt Revo Design Pro het ook mogelijk om CAD-bestanden in IGES- of STEP-formaat te importeren.

Deze functie maakt het mogelijk om 3D-scangegevens te combineren met bestaande CAD-modellen om een onderdeel aan te passen, een ontwerp aan te vullen of verschillende gegevensbronnen binnen één project te integreren.

Geavanceerde solid-modellering

Revo Design Pro bevat geavanceerde tools voor het modelleren en bewerken van solids. Solids kunnen onder andere worden gesplitst en er kunnen Boolean-bewerkingen worden uitgevoerd, zoals uitsnijden, combineren en intersectie.

Met lineaire en cirkelvormige patronen en spiegelbewerkingen kunnen geometrische elementen bovendien snel worden gereproduceerd, waardoor het ontwerpen van complexe onderdelen wordt vereenvoudigd.

Afrondingen, afschuiningen en complexe geometrieën

De software biedt specifieke tools voor het afwerken en aanpassen van CAD-modellen, waaronder het creëren van afrondingen, afschuiningen en variabele afrondingen.

Revo Design Pro maakt het daarnaast mogelijk om te werken met helixen, verdikte oppervlakken en afvlakfuncties voor meer geavanceerde ontwerptoepassingen.

Geavanceerde free-form-modellering

Voor organische vormen en complexe geometrieën biedt Revo Design Pro free-form-modelleertools waarmee oppervlakken nauwkeurig kunnen worden gereconstrueerd en aangepast.

De automatische free-form-functie die op kenmerken wordt uitgelijnd, vereenvoudigt met name het reconstrueren van oppervlakken op basis van bestaande vormen in het gescande model.

Analyse en controle van modellen

Revo Design Pro bevat verschillende tools om de geometrie van modellen te controleren en CAD-gegevens te vergelijken met scandata.

Met afwijkingsanalyse kunnen verschillen tussen modellen worden gevisualiseerd en kan de kwaliteit van de reconstructie worden gecontroleerd. De software biedt daarnaast tochtanalyse en een analyse van de rechtheid voor toepassingen waarbij een uitgebreidere geometrische controle vereist is.

Uitlijning en extractie van geometrische primitieven

Revo Design Pro maakt het mogelijk om geometrische primitieven zoals vlakken, cilinders, kegels, bollen en symmetrievlakken uit scandata te extraheren.

Deze elementen kunnen worden gebruikt om modellen nauwkeurig binnen het coördinatensysteem te positioneren of om uitlijningen op basis van meerdere punten uit te voeren. De software ondersteunt ook een globale, nauwkeurige uitlijning van meerdere meshes.

Export naar CAD/CAM-software

Na voltooiing van de reconstructie kunnen modellen met Revo Design Pro worden geëxporteerd in standaard CAD-formaten, waaronder IGES, STEP en Parasolid.

De bestanden kunnen vervolgens worden gebruikt in andere CAD/CAM-software om het ontwerp voort te zetten, de productie voor te bereiden of het model in een bestaand industrieel proces te integreren.

Andere functies van Revo Design Pro

• Automatische meshsegmentatie: Identificeer en scheid automatisch verschillende zones van een mesh om het reconstructieproces te versnellen.
• Oppervlakken opvullen: Creëer oppervlakken om bepaalde zones van het model aan te vullen en de CAD-reconstructie voort te zetten.
• CAD-import: Importeer IGES- en STEP-bestanden om bestaande modellen te combineren met uw scandata.
• Boolean-bewerkingen: Snijd, combineer of intersecteer solids om complexe geometrieën te creëren.
• Lineaire en cirkelvormige patronen: Reproduceer snel elementen volgens een bepaald patroon.
• Solids spiegelen: Creëer symmetrische geometrieën op basis van een bestaand model.
• Afrondingen en afschuiningen: Voeg geometrische afwerkingen toe aan CAD-modellen of pas deze aan.
• Variabele afrondingen: Creëer complexere overgangen met variabele radii.
• Helix: Creëer helixvormige geometrieën voor specifieke ontwerpbehoeften.
• Free-form-oppervlakken verdikken: Zet oppervlakken om in geometrieën met een dikte om het verdere gebruik ervan te vereenvoudigen.
• Automatische free-form: Reconstrueer automatisch vrije oppervlakken op basis van de kenmerken van het model.
• Tochtanalyse: Analyseer de hoeken van een onderdeel om zones te identificeren die geschikt zijn voor productieprocessen waarbij een lossingshoek vereist is.
• Rechtheidsanalyse: Controleer de rechtheid van bepaalde geometrieën om de nauwkeurigheid van het uiteindelijke model te verbeteren.

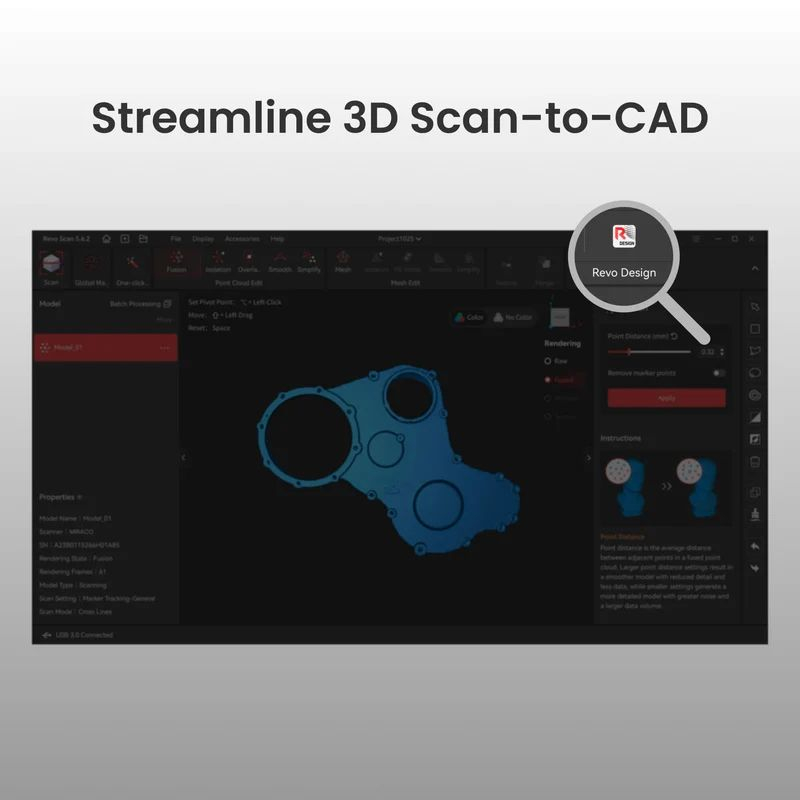

Een complete workflow van 3D-scan naar CAD

Revo Design Pro maakt deel uit van een complete 3D-scan-naar-CAD-workflow. Gegevens die met een 3D-scanner zijn vastgelegd, kunnen in de software worden geïmporteerd om te worden opgeschoond, uitgelijnd en geanalyseerd voordat ze als referentie worden gebruikt voor het reconstrueren van een CAD-model.

Deze aanpak is bijzonder geschikt voor reverse engineering: het scannen van een bestaand onderdeel, het voorbereiden van de mesh, het extraheren van geometrische kenmerken, het reconstrueren van oppervlakken en het aanpassen van het model voordat het naar ontwerp- of productiesoftware wordt geëxporteerd.

Revo Design Pro voor reverse engineering en industrieel ontwerp

Met zijn geavanceerde modelleertools voldoet Revo Design Pro aan de behoeften van professionals die werken aan complexe onderdelen, industriële producten of reconstructieprojecten op basis van bestaande onderdelen.

De software kan onder andere worden gebruikt voor reverse engineering, het ontwerpen en aanpassen van producten, het reconstrueren van auto-onderdelen, het creëren van modellen op basis van sculpturen of bestaande objecten en projecten waarbij scan- en CAD-gegevens moeten worden gecombineerd.
