Revopoint Range 3 Pro

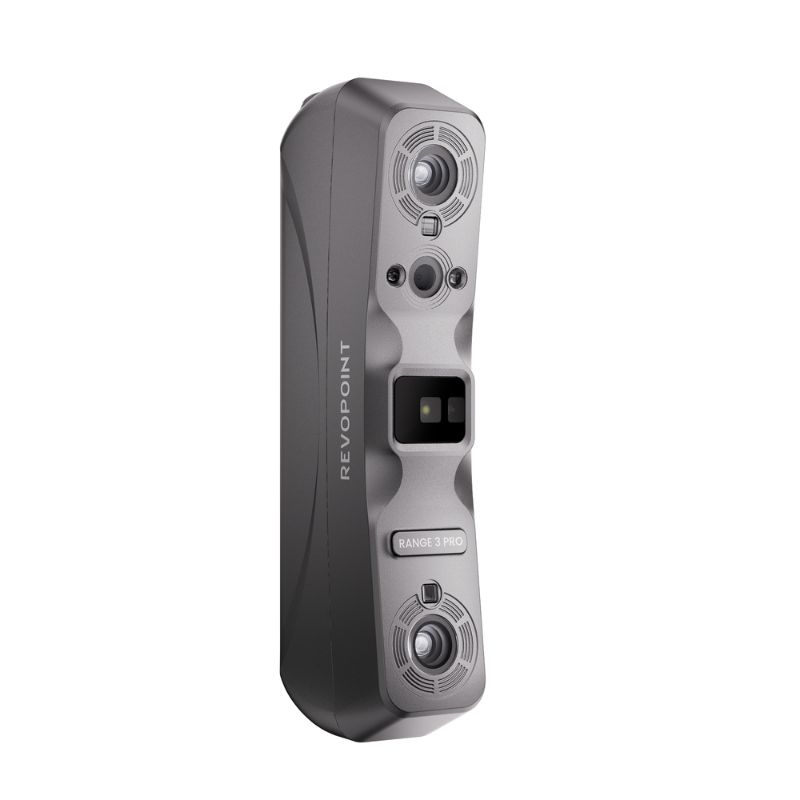

Revopoint Range 3 Pro: een draagbare 3D-scanner met dubbele infraroodtechnologie

De Revopoint Range 3 Pro is een draagbare 3D-scanner die is ontworpen om objecten van verschillende afmetingen te scannen, van kleine onderdelen tot grote componenten. Hij combineert twee aanvullende technologieën: VCSEL-infraroodstructuurlicht, geschikt voor het vastleggen van grote oppervlakken, en een infraroodlaser met 11 parallelle lijnen, bedoeld voor snellere scans en toepassingen waarbij een hogere volumetrische nauwkeurigheid vereist is.

Dankzij de Wi-Fi 6-verbinding en de mobiele kit met een batterij van 5000 mAh kan de gebruiker gemakkelijker om het object heen bewegen zonder afhankelijk te zijn van een USB-kabel. Met een scanvolume tot 4 m en markerloze tracking in de lasermodus is de Range 3 Pro geschikt voor reverse engineering, 3D-modellering en het digitaliseren van technische onderdelen.

Revopoint Range 3 Pro: scantechnologieën en prestaties

VCSEL-infraroodstructuurlicht

De VCSEL-modus projecteert een gestructureerd infraroodlichtpatroon dat door de scanner wordt geanalyseerd om de geometrie van het object te reconstrueren. Deze modus is bijzonder geschikt voor grote oppervlakken en omvangrijke objecten, met een opnamesnelheid van 20 tot 30 beelden per seconde.

De werkafstand van 200 tot 1000 mm maakt het mogelijk om verschillende objectformaten te scannen. Deze modus is ook beschikbaar op de standaard RANGE 3.

Infraroodlaser met 11 parallelle lijnen

De lasermodus is exclusief voor de Range 3 Pro en projecteert 11 parallelle infraroodlijnen om de geometrie van oppervlakken snel vast te leggen. Met een compatibele NVIDIA-GPU bereikt hij 80 tot 105 beelden per seconde, tegenover 40 tot 60 beelden per seconde met een CPU.

Deze technologie is geschikt voor technische onderdelen en scans waarbij volumetrische nauwkeurigheid vooropstaat. De werkafstand in de lasermodus bedraagt 200 tot 600 mm.

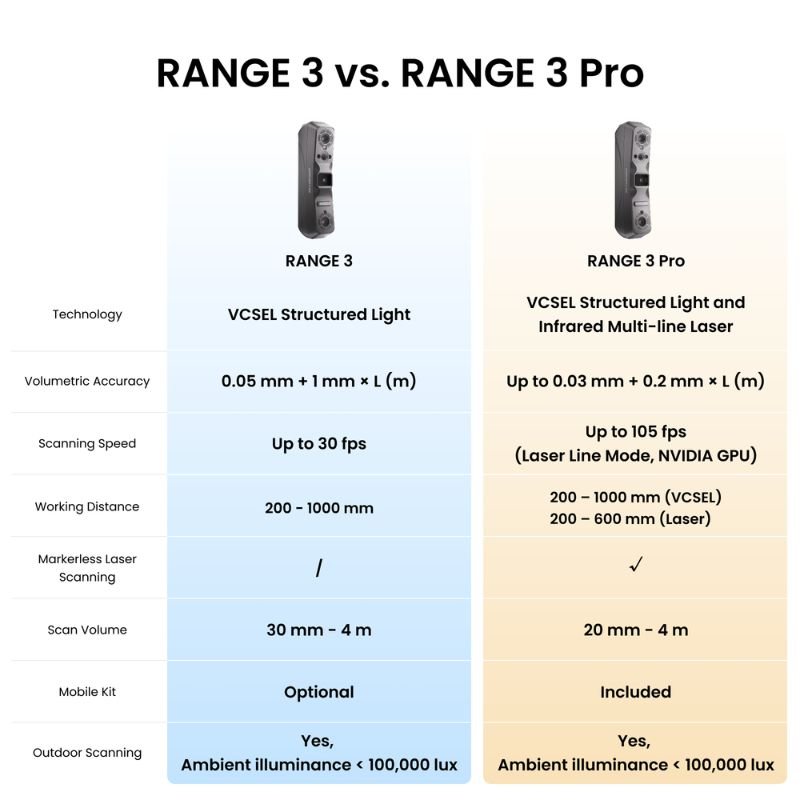

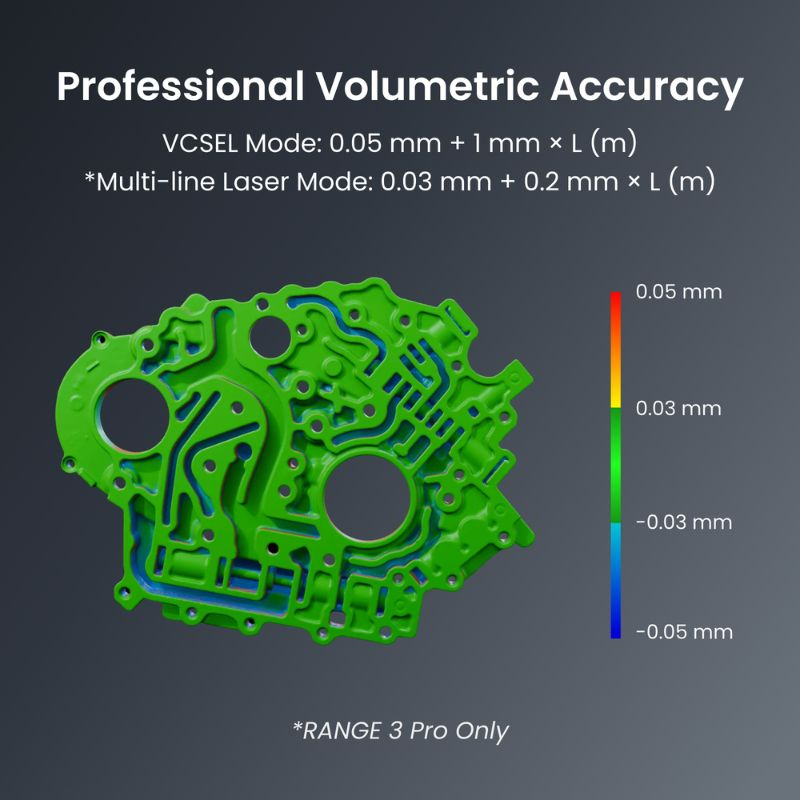

Volumetrische nauwkeurigheid tot 0,03 mm + 0,2 mm × L

In de meerlijnige lasermodus biedt de Revopoint Range 3 Pro een volumetrische nauwkeurigheid van 0,03 mm + 0,2 mm × L (m), waarbij L staat voor de lengte van het object in meters.

In de VCSEL-modus bedraagt de waarde 0,05 mm + 1 mm × L (m). Dit onderscheid is belangrijk om de verwachte resultaten voor onderdelen van verschillende afmetingen te beoordelen. De waarden zijn vastgesteld onder gecontroleerde testomstandigheden.

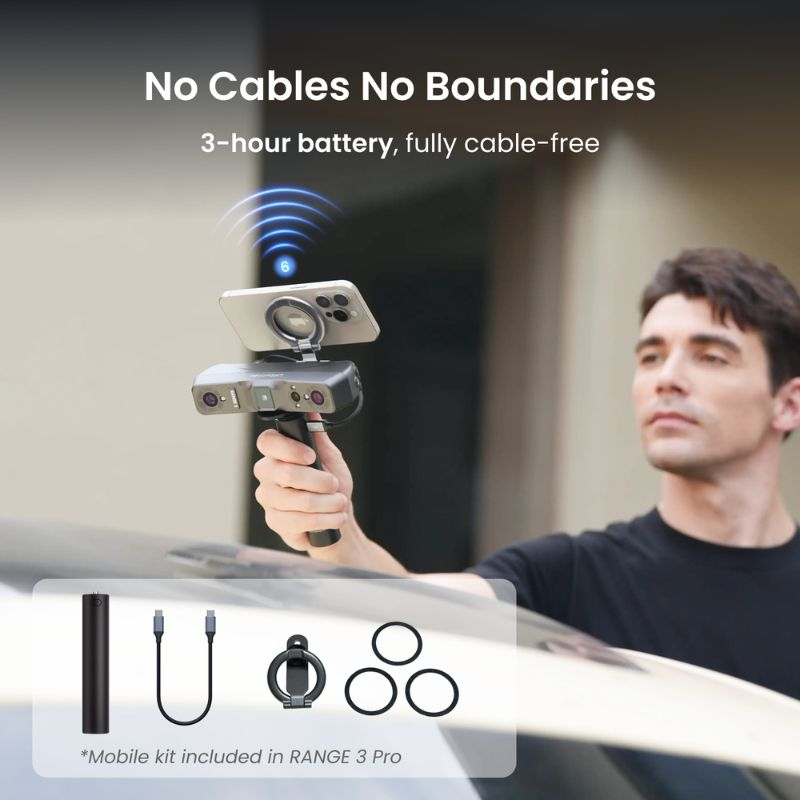

Een draadloze 3D-scanner met Wi-Fi 6

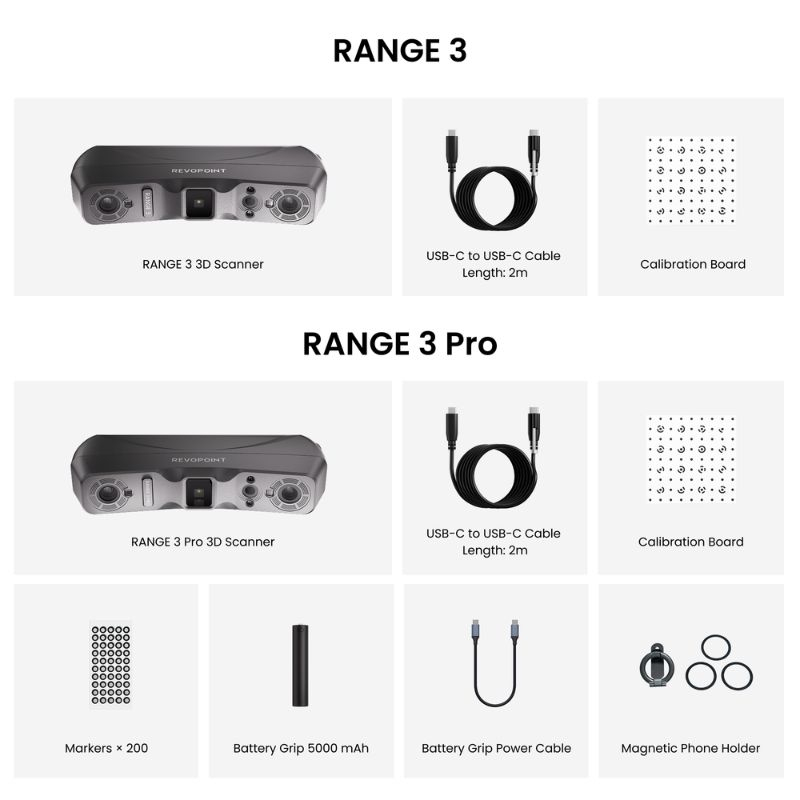

Dankzij Wi-Fi 6 en de meegeleverde mobiele kit kan de gebruiker om het object heen bewegen zonder via een datakabel met de computer verbonden te blijven. De batterij van 5000 mAh biedt een gebruiksduur tot drie uur.

De magnetische telefoonhouder maakt de uitrusting compleet voor mobiel gebruik. Deze configuratie is bijzonder praktisch voor het scannen van omvangrijke onderdelen, apparatuur of objecten die moeilijk te verplaatsen zijn.

Revopoint Range 3 Pro: 10 kenmerken voor je 3D-projecten

Scanvolume van 20 mm tot 4 meter

De Range 3 Pro ondersteunt objecten van 20 × 20 × 20 mm tot 4 × 4 × 4 m. Daardoor kan hij worden gebruikt voor zowel kleine onderdelen als grote componenten en omvangrijke vormen.

Het minimale scanvolume is kleiner dan dat van de standaard RANGE 3. De gekozen scanmodus en de voorbereiding van het object blijven bepalend voor het verkrijgen van een bruikbaar mesh.

Tot 105 beelden per seconde in de lasermodus

Met een compatibele NVIDIA-GPU bereikt de opnamesnelheid in de lasermodus 105 beelden per seconde. Met een CPU bedraagt de snelheid 40 tot 60 beelden per seconde.

In de VCSEL-modus ligt de opnamesnelheid tussen 20 en 30 beelden per seconde. Dit verschil maakt het mogelijk om de juiste modus te kiezen op basis van de objectgrootte, de beschikbare computerconfiguratie en het gewenste detailniveau.

Een werkafstand die bij elke modus past

De werkafstand varieert afhankelijk van de gebruikte technologie. De VCSEL-modus werkt tussen 200 en 1000 mm, wat het vastleggen van grote oppervlakken vergemakkelijkt.

De meerlijnige lasermodus gebruikt een bereik van 200 tot 600 mm en is geschikt voor scans van dichtbij. Het aanhouden van deze afstanden helpt om de tracking stabiel en de gegevens consistent te houden. Zo kan de positie van de scanner ook worden aangepast aan de afmetingen en geometrie van het onderdeel.

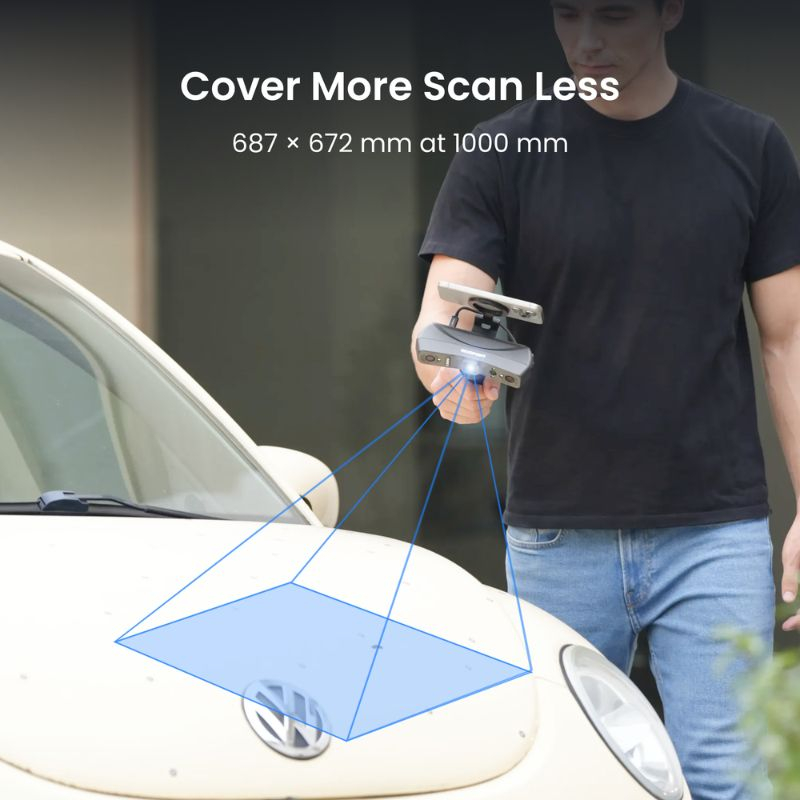

Een groot opnamegebied voor het vastleggen van oppervlakken

In de VCSEL-modus bedraagt het gebied dat in één opname wordt vastgelegd 687 × 672 mm op een afstand van 1000 mm. Op 200 mm afstand meet het 113 × 134 mm.

Afhankelijk van de behoefte kan zo worden gekozen voor een brede dekking of een meer plaatselijke opname. Bij het scannen van een groot object vermindert een groter opnamegebied het aantal benodigde bewegingen. De details en de kwaliteit van het resultaat blijven echter afhankelijk van de scanomstandigheden.

Markerloze tracking in de lasermodus

In de lasermodus kan de Range 3 Pro de geometrie van een object volgen zonder dat er altijd markers op het oppervlak moeten worden aangebracht. Tracking op basis van kenmerken en kleur helpt om opeenvolgende opnames uit te lijnen.

Bij bepaalde onderdelen verkort dit de voorbereidingstijd en zijn er minder handelingen nodig vóór het scannen. Markers blijven echter nuttig wanneer een oppervlak weinig onderscheidende details heeft of de trackingomstandigheden lastig zijn.

Kleur- en textuuropname

De RGB-camera van 1,3 megapixel registreert kleurinformatie naast de geometrie. Bij laserscans op een computer kan kleurtracking ook helpen bij het uitlijnen wanneer er weinig geometrische kenmerken zijn.

Deze functie is interessant voor decoratieve objecten, modellen voor visualisatie en projecten waarbij het uiterlijk van het oppervlak net zo belangrijk is als de vorm. Het resultaat hangt onder meer af van de belichting en de textuur van het object.

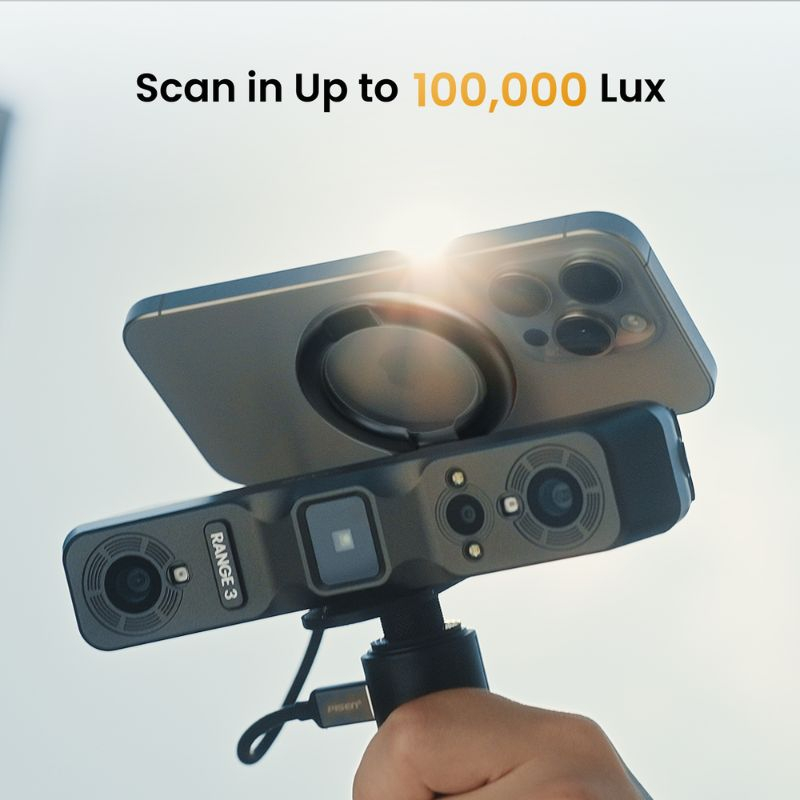

Buitenscans tot 100.000 lux

De Range 3 Pro kan worden gebruikt bij een omgevingsverlichting van minder dan 100.000 lux. Dit maakt scans buiten mogelijk, vooral van grote objecten of apparatuur die moeilijk naar een werkplaats te verplaatsen is.

De resultaten blijven afhankelijk van de werkelijke lichtomstandigheden, het gescande oppervlak en de gekozen modus. Voor transparante of sterk reflecterende oppervlakken wordt het gebruik van scanspray aanbevolen om de gegevens gemakkelijker vast te leggen.

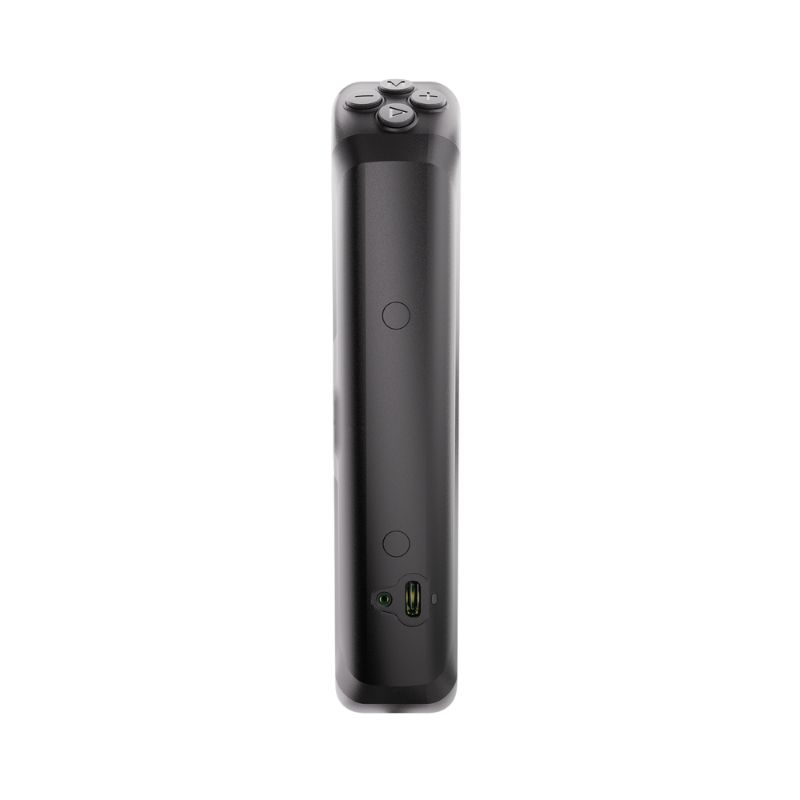

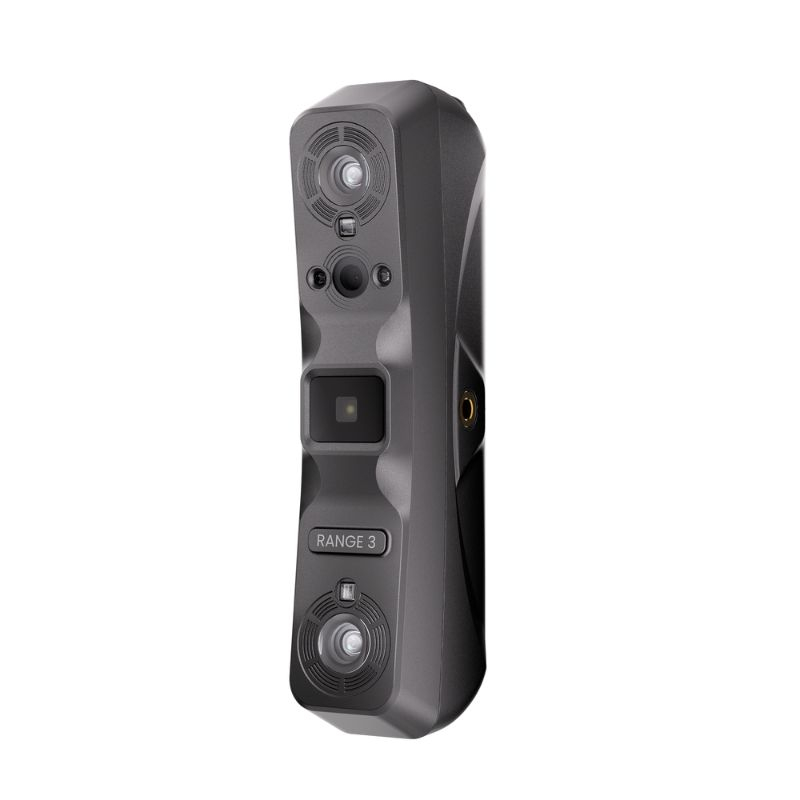

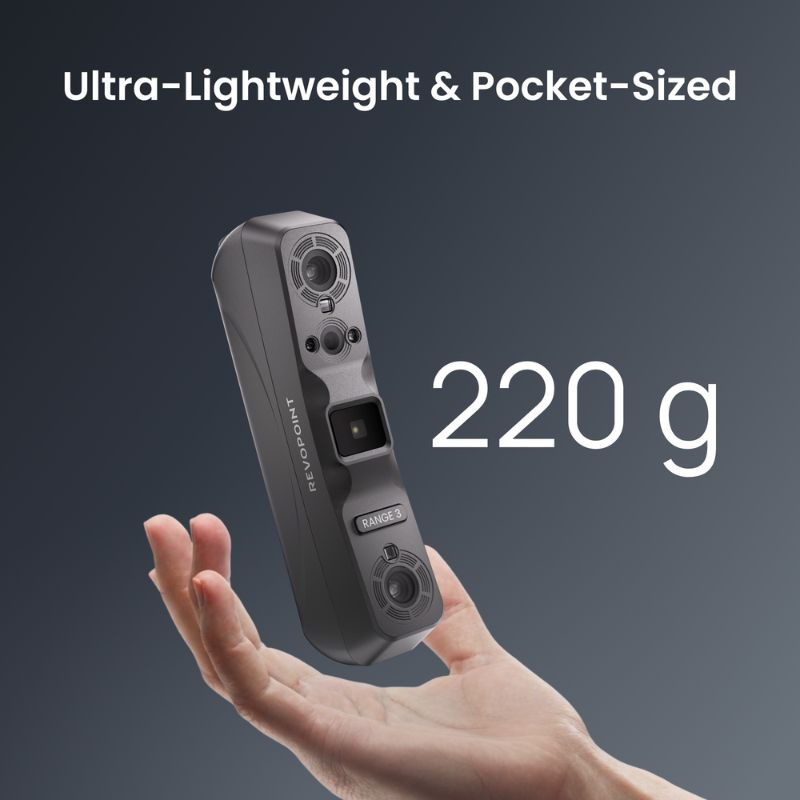

Compact ontwerp met een gewicht van slechts 220 g

Met een gewicht van 220 g en afmetingen van 163 × 57 × 32 mm is de Range 3 Pro gemakkelijk van de ene werkplek naar de andere te vervoeren. Dankzij het draagbare formaat kunnen grote objecten of onderdelen in krappe ruimtes eenvoudiger worden gescand.

In combinatie met de mobiele kit kan worden gescand zonder het onderdeel telkens naar een speciale werkplek te verplaatsen. Deze mobiliteit is een voordeel voor werkplaatsen, interventies en metingen op locatie.

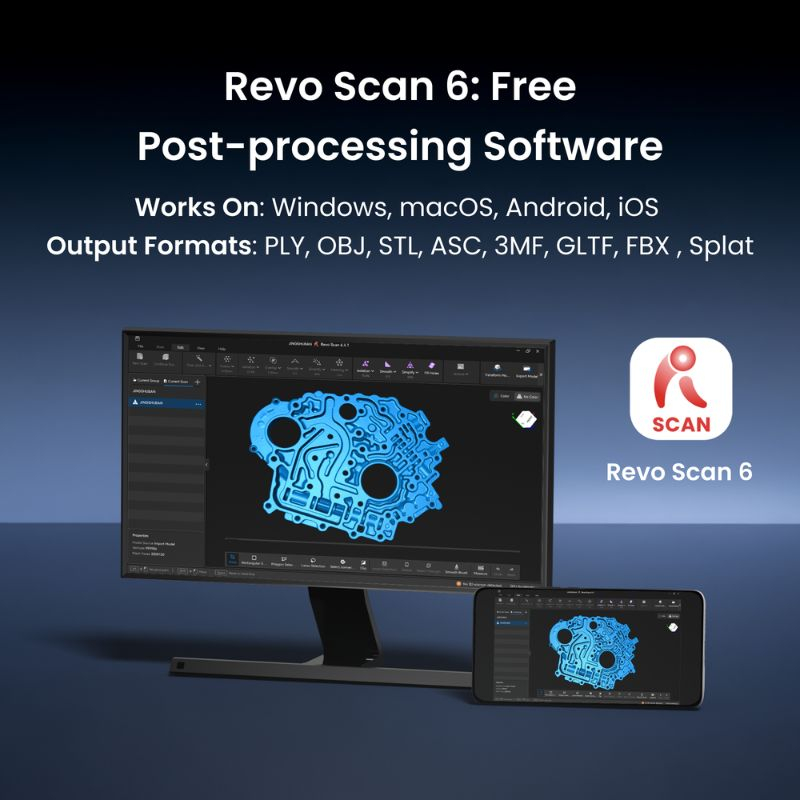

Exportformaten voor 3D-workflows

De gegevens van de Range 3 Pro kunnen worden geëxporteerd naar verschillende formaten, waaronder PLY, OBJ, STL, ASC, 3MF, GLTF, FBX en Splat. Deze verscheidenheid maakt hergebruik mogelijk naargelang het project: meshes voor 3D-printen, geometrie voor modellering of gegevens voor visualisatie.

Het formaat moet worden gekozen op basis van de doelsoftware en de informatie die behouden moet blijven. Voordat de gegevens in een productie- of ontwerpproces worden geïntegreerd, is vaak nog nabewerking nodig.

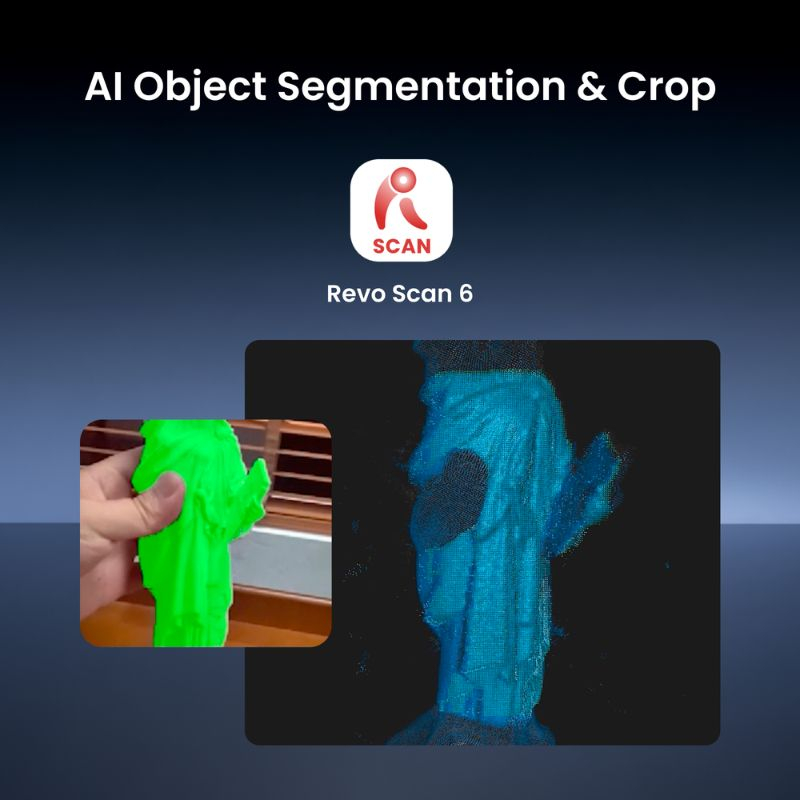

AI-ondersteunde segmentatie en uitsnijden

De verwerkingshulpmiddelen van Revo Scan 6 bevatten functies voor segmentatie en uitsnijden met ondersteuning van kunstmatige intelligentie. Ze maken het eenvoudiger om het gescande object te identificeren en bepaalde ongewenste achtergrondgegevens te verwijderen.

In de lasermodus kan het uitsnijden ook worden uitgevoerd op basis van het beeld van de RGB-camera. Deze hulpmiddelen versnellen het opschonen van scans, maar de puntenwolk moet vóór het exporteren van het eindmodel nog steeds worden gecontroleerd.

Compatibel met computers en mobiele apparaten

De Range 3 Pro werkt met Windows 10 en 11, macOS 11 of hoger, Android en iOS. Dankzij deze compatibiliteit kan de workflow worden aangepast aan de werklocatie en de beschikbare middelen.

De prestaties zijn afhankelijk van de gebruikte configuratie, vooral bij laserscans met een hoge beeldfrequentie. Voor gebruik met een computer is het raadzaam om de vereisten voor processor, RAM en grafische kaart te controleren voordat de scanner in een productieomgeving wordt ingezet.

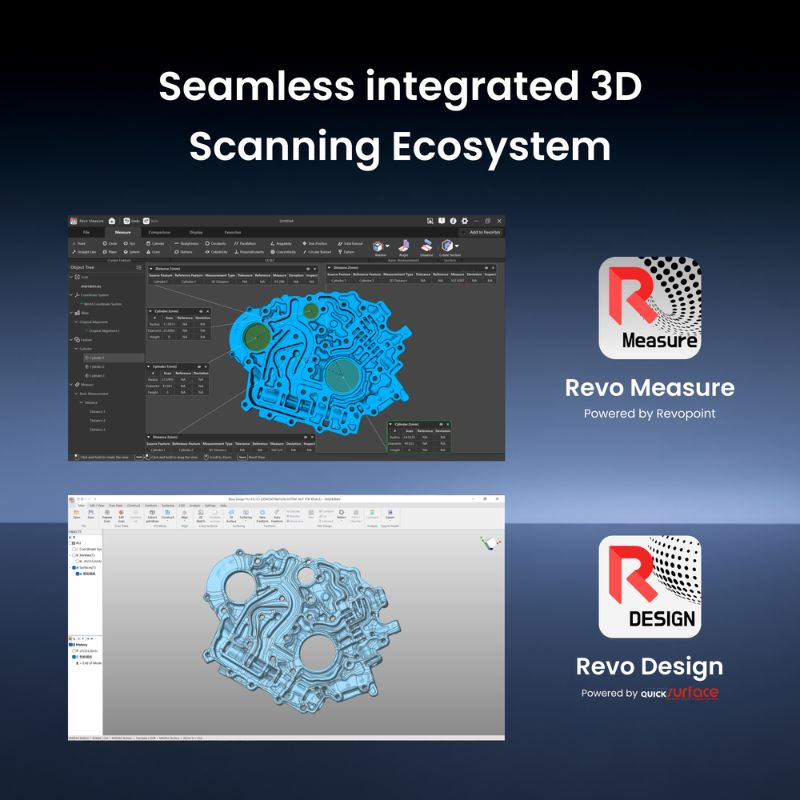

Revopoint Range 3 Pro: een software-ecosysteem voor het benutten van 3D-scans

De Revopoint Range 3 Pro past binnen een softwareomgeving die verschillende stappen van de verwerking van 3D-gegevens omvat. Met Revo Scan 6 kunnen gegevens worden vastgelegd, de puntenwolk worden verwerkt, een mesh worden gegenereerd en het model in het geschikte formaat worden geëxporteerd. Revo Design vult deze workflow aan met scan-to-CAD-hulpmiddelen voor reverse engineering en het reconstrueren van geometrieën die geschikt zijn voor ontwerpwerk.

Revo Measure is gericht op metrologie: de software kan scans vergelijken met CAD-modellen of tekeningen, afwijkingen analyseren en afmetingen meten. Samen helpen deze hulpmiddelen om van de opname over te gaan naar het gebruik van de gegevens, en van modellering naar kwaliteitscontrole. De exacte mogelijkheden zijn afhankelijk van de beschikbare software en licenties.

Ons deskundig oordeel over de Revopoint Range 3 Pro

De Revopoint Range 3 Pro onderscheidt zich vooral door de combinatie van twee technologieën die aan verschillende behoeften voldoen. De VCSEL-modus is geschikt om grote objecten snel vast te leggen, terwijl de 11-lijnslaser een betere opgegeven volumetrische nauwkeurigheid en een hogere opnamesnelheid biedt. Het is een interessante keuze voor werkplaatsen die afwisselen tussen het scannen van omvangrijke onderdelen en technische componenten.

Het is wel belangrijk om te beseffen dat goede technische specificaties op zichzelf geen meetkundig betrouwbaar resultaat garanderen: de voorbereiding van het oppervlak, de tracking, de computerconfiguratie en de nabewerking beïnvloeden de uiteindelijke kwaliteit. De veelzijdigheid is een duidelijk voordeel voor reverse engineering en modellering. Voor veeleisende dimensionale controles moeten de volledige workflow en de vereiste toleranties worden gevalideerd voordat de scanner in een kwaliteitsproces wordt geïntegreerd.
