Revopoint Revo Design Personal (1 an de licence)

Revopoint Revo Design Personal : transformez vos scans 3D en modèles CAO

Revo Design Personal fait le lien entre la numérisation 3D et la modélisation CAO. Le logiciel permet de travailler à partir de maillages STL, OBJ ou PLY issus d'un scan 3D, puis de reconstruire des géométries, créer des esquisses et modifier les surfaces pour obtenir un modèle exploitable en impression 3D. L'intégration avec les logiciels de numérisation Revopoint permet de transférer le maillage en un clic et de poursuivre directement le travail de rétro-ingénierie.

Cette édition est destinée aux projets personnels et non commerciaux. Elle convient notamment aux makers, ingénieurs, éducateurs et utilisateurs souhaitant exploiter leurs scans 3D pour restaurer une pièce, adapter un objet existant ou concevoir un modèle destiné à l'impression 3D. L'export CAO est limité au format STL.

Les points forts de Revo Design Personal

Du scan 3D à la CAO

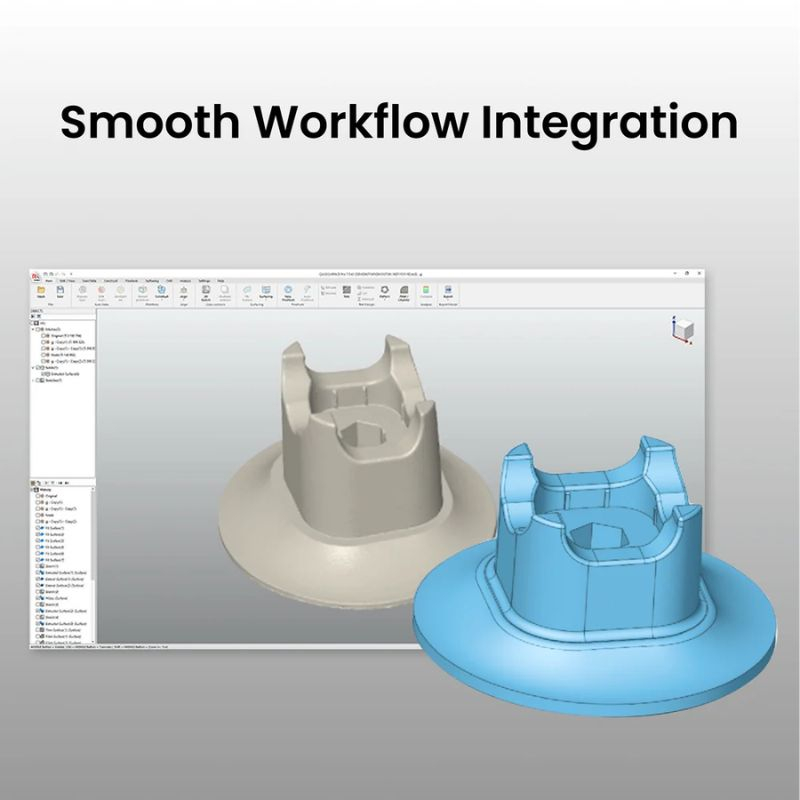

Le transfert du maillage depuis le logiciel de numérisation Revopoint s'effectue en un clic. Le modèle scanné peut ensuite être édité directement dans Revo Design Personal, ce qui simplifie le passage de la capture 3D à la reconstruction du modèle et évite de multiplier les étapes entre les différents logiciels.

Édition avancée du maillage

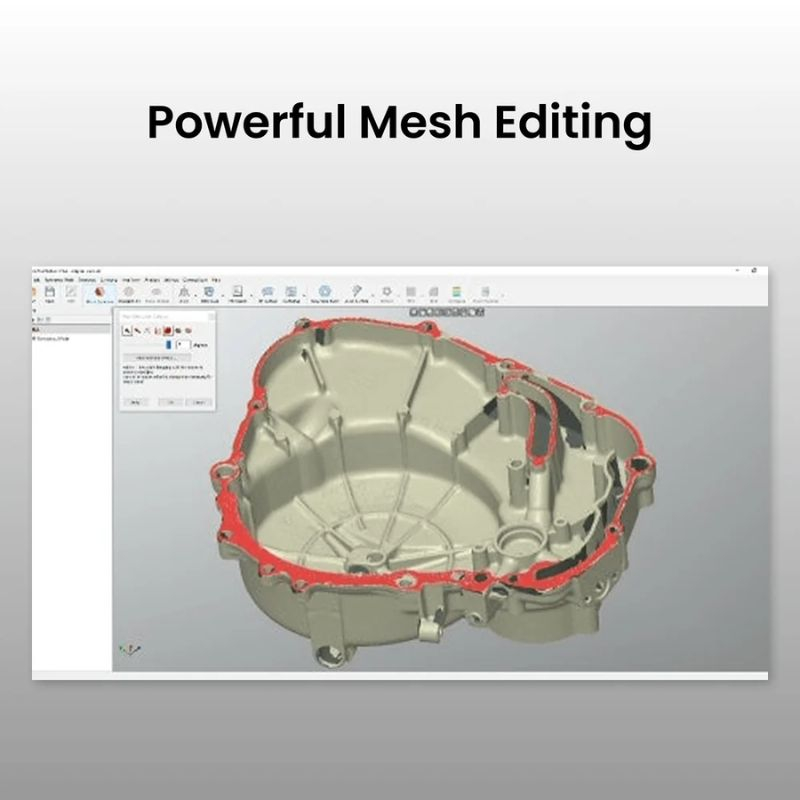

Revo Design Personal intègre plusieurs outils pour préparer et modifier les données issues du scan. Il est notamment possible de réduire le nombre de polygones, supprimer les points aberrants ou combler les trous du maillage. Ces fonctions permettent d'obtenir une géométrie plus propre avant de poursuivre la reconstruction ou de préparer un modèle destiné à l'impression 3D.

Comparaison modèle-maillage

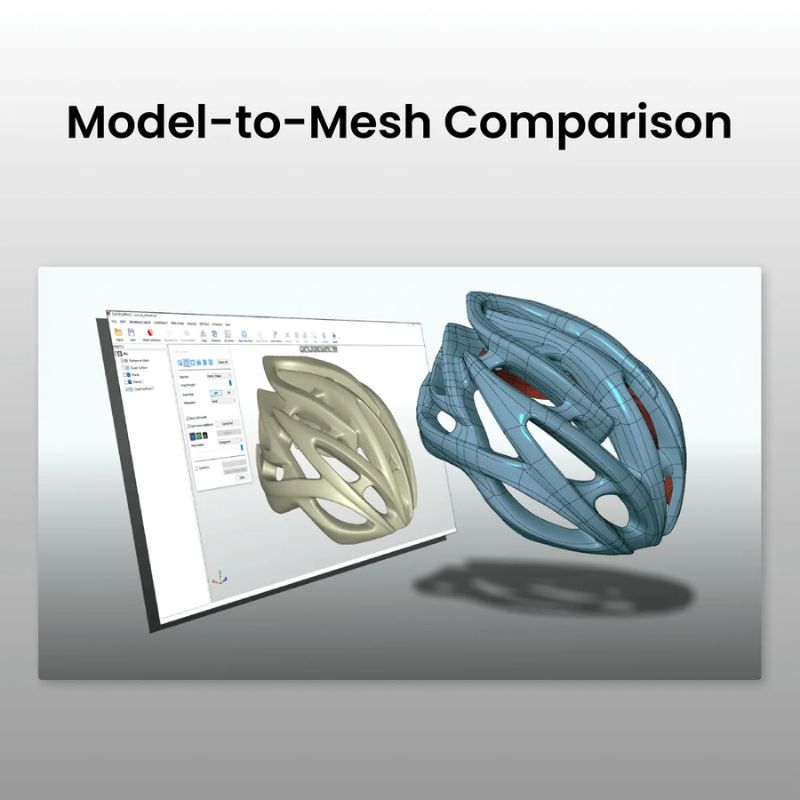

Le logiciel permet de comparer le modèle reconstruit avec le maillage issu du scan 3D afin d'identifier les écarts entre les deux géométries. Des valeurs de tolérance peuvent être définies et ajustées pour analyser les erreurs et contrôler plus précisément la correspondance entre la reconstruction CAO et les données numérisées.

Des outils de modélisation adaptés à la rétro-ingénierie

Extraction de géométries de référence

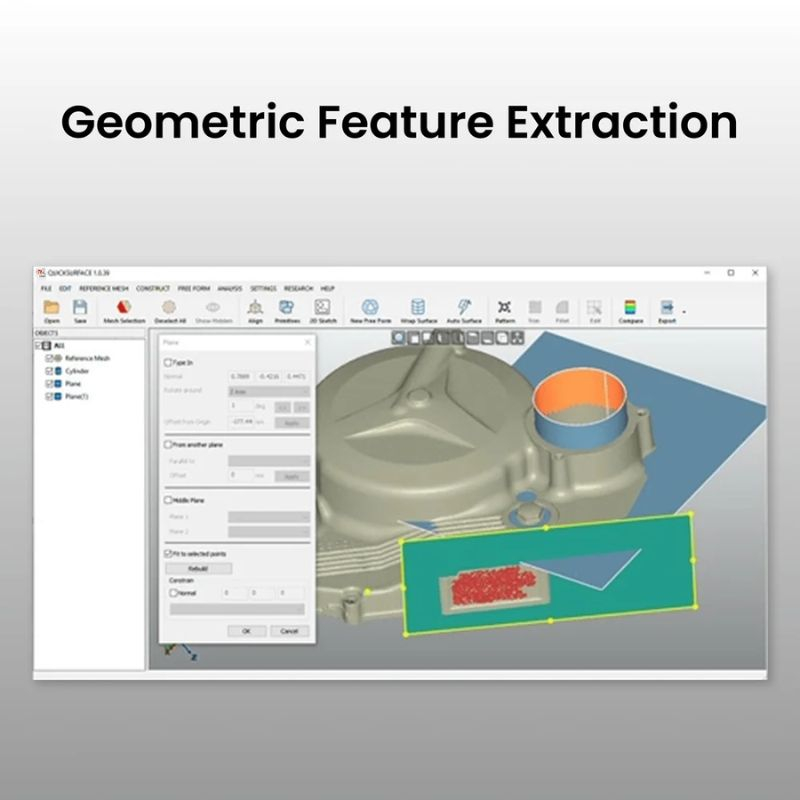

Le maillage peut servir de base pour reconstruire différentes géométries utilisées en CAO. Revo Design Personal permet notamment d'extraire et d'ajuster des plans, cylindres, cônes et sphères, mais aussi de créer des lignes et des points de référence. Ces éléments facilitent la reconstruction de pièces à partir de données de scan et leur alignement dans un système de coordonnées.

Création de surfaces et géométries freeform

Pour les formes moins régulières, le logiciel propose des outils de modélisation freeform. Des courbes peuvent être dessinées directement sur le maillage afin de construire des surfaces de remplissage, des raccordements ou des formes libres. Il est également possible de créer des surfaces délimitées à partir d'esquisses 3D pour reconstruire progressivement la géométrie d'une pièce numérisée.

Esquisses 2D et 3D

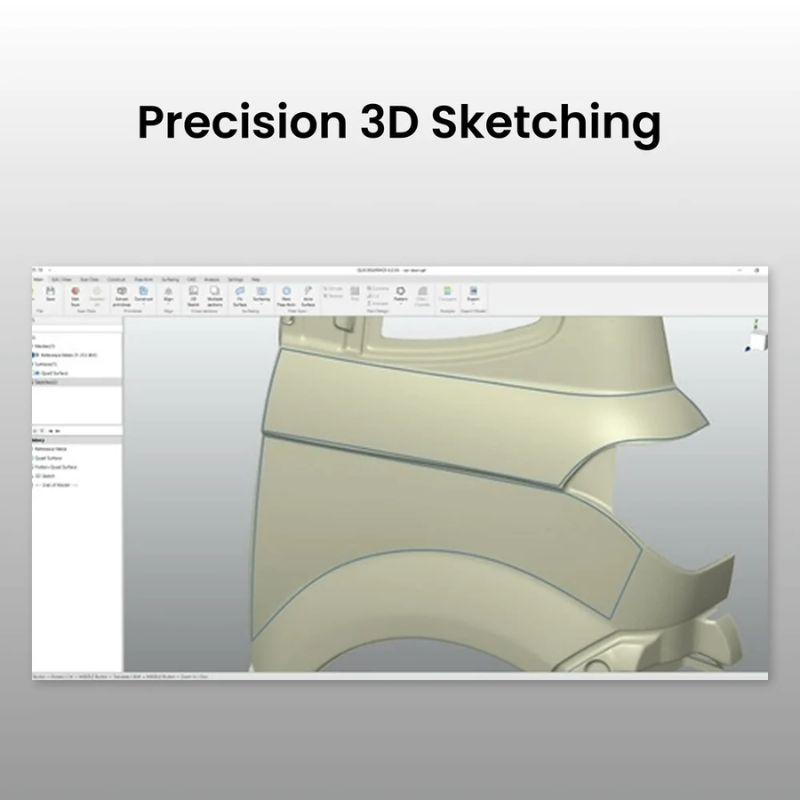

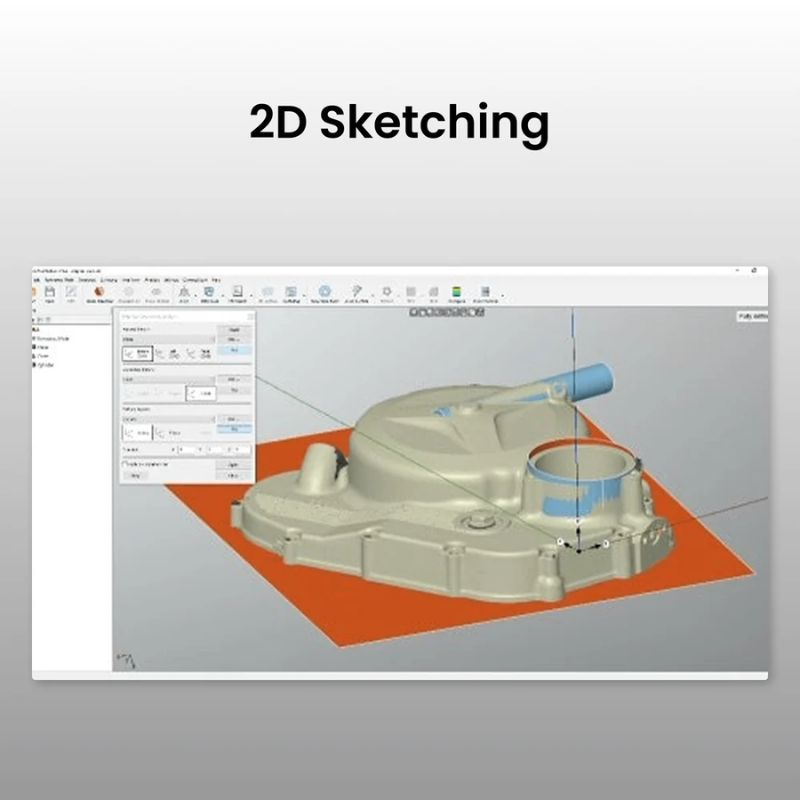

Les outils d'esquisse permettent de reconstruire des géométries à partir du modèle scanné. Les esquisses 2D prennent en charge les cotes et contraintes, tandis que les outils 3D permettent de créer des courbes de référence directement sur les surfaces du maillage. La coupe interactive facilite également l'extraction de points de référence pour positionner et aligner les esquisses.

Export STL pour l'impression 3D

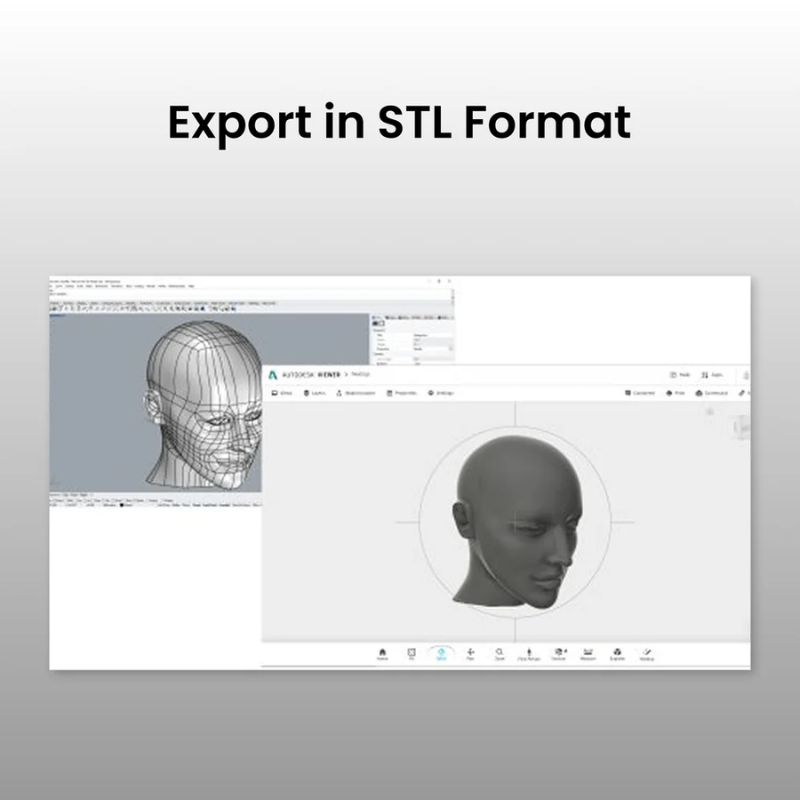

Une fois le travail de reconstruction terminé, le modèle CAO peut être exporté au format STL. Ce format permet ensuite d'intégrer le modèle dans un workflow d'impression 3D. Revo Design Personal est toutefois limité à cet export : les formats CAO STEP, IGES et Parasolid, ainsi que l'utilisation commerciale, sont réservés à Revo Design Pro.
