Revopoint Revo Design Pro (1 an de licence)

Revo Design Pro, logiciel professionnel de CAO et de rétro-ingénierie

Revo Design Pro est un logiciel professionnel de conception assistée par ordinateur (CAO) conçu pour transformer les données issues de la numérisation 3D en modèles exploitables pour la rétro-ingénierie, le design industriel et la conception de produits.

Propulsé par QUICKSURFACE, Revo Design Pro propose un environnement complet pour importer, nettoyer, analyser et modifier des maillages 3D, puis reconstruire des surfaces et des modèles CAO avec des outils de modélisation avancés. Il s'intègre ainsi dans un workflow Scan-to-CAD, de la numérisation de la pièce jusqu'à son exploitation dans un logiciel de CAO/FAO.

Grâce à ses fonctions professionnelles de modélisation paramétrique, de conception free-form et d'édition de solides, Revo Design Pro convient particulièrement aux projets de rétro-ingénierie complexes, au design industriel, à la modification de pièces automobiles et aux applications nécessitant une reconstruction CAO détaillée.

Les points forts de Revo Design Pro

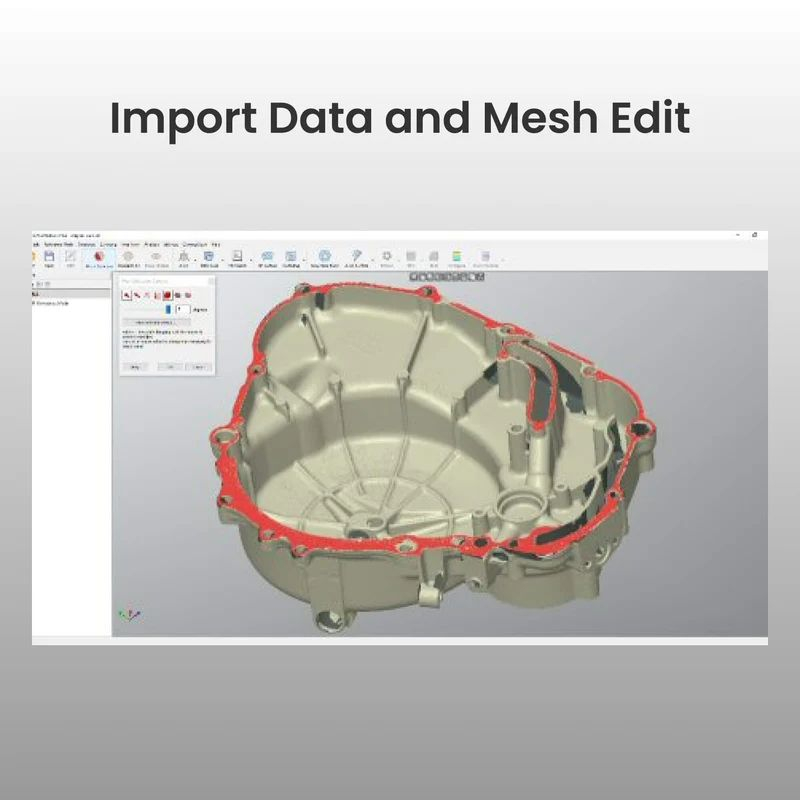

Importation et préparation des données de scan

Revo Design Pro permet d'importer des données de numérisation sous forme de maillages STL, OBJ ou PLY. Le logiciel prend en charge des maillages de différentes tailles et fournit de nombreux outils pour préparer les données avant leur conversion en CAO.

Réduction du nombre de polygones, lissage, repolygonisation, suppression des points aberrants ou encore remplissage des trous permettent de nettoyer et optimiser les maillages avant de poursuivre le travail de conception.

Segmentation automatique du maillage

Revo Design Pro intègre une fonction de segmentation automatique du maillage permettant d'identifier et de séparer plus facilement les différentes zones d'un modèle numérisé.

Cette fonctionnalité facilite la préparation des données et accélère le travail de reconstruction lorsque le maillage comporte plusieurs surfaces ou formes géométriques distinctes.

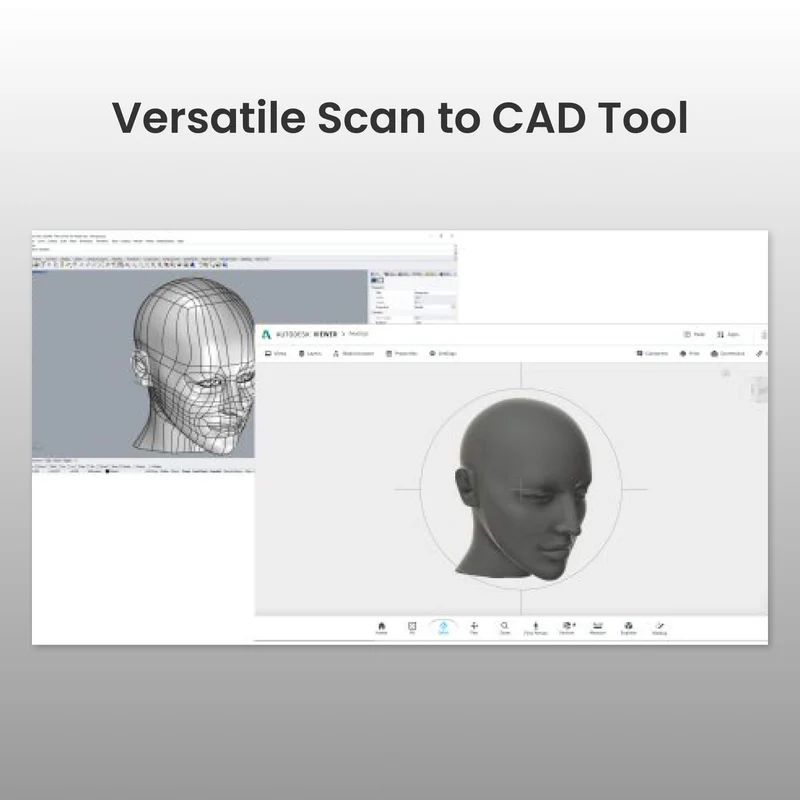

Conversion des scans en modèles CAO

Le logiciel permet de transformer les données de scan en surfaces CAO paramétriques ou free-form. Les utilisateurs peuvent reconstruire des formes complexes à partir du maillage et les adapter aux besoins du projet.

Les fonctions de modélisation permettent notamment d'extruder ou de révolutionner des surfaces, de créer des sections, de générer des entités 2D et 3D et de réaliser des opérations de reconstruction précises à partir des données numérisées.

Importation de fichiers CAO existants

Contrairement à la version standard, Revo Design Pro permet également d'importer des fichiers CAO au format IGES ou STEP.

Cette fonction permet de combiner des données issues de la numérisation 3D avec des modèles CAO existants afin de modifier une pièce, compléter une conception ou intégrer différentes sources de données dans un même projet.

Modélisation avancée des solides

Revo Design Pro intègre des outils avancés de modélisation et d'édition des solides. Il est notamment possible de diviser des solides et d'effectuer des opérations booléennes telles que la coupe, la combinaison ou l'intersection.

Les fonctions de répétition linéaire et circulaire ainsi que le miroir permettent également de reproduire rapidement des éléments géométriques et de simplifier la conception de pièces complexes.

Congés, chanfreins et géométries complexes

Le logiciel propose des outils dédiés à la finition et à la modification des modèles CAO, notamment la création de congés, de chanfreins et de congés variables.

Revo Design Pro permet également de travailler avec des hélices, des surfaces épaissies et des fonctions d'aplatissement afin de répondre à des besoins de conception plus avancés.

Modélisation free-form avancée

Pour les formes organiques et les géométries complexes, Revo Design Pro propose des outils de modélisation free-form permettant de reconstruire et de modifier des surfaces avec précision.

La fonction de free-form automatique alignée sur les caractéristiques facilite notamment la reconstruction de surfaces à partir des formes existantes du modèle numérisé.

Analyse et contrôle des modèles

Revo Design Pro intègre plusieurs outils permettant de contrôler la géométrie des modèles et de comparer les données CAO avec les données de scan.

L'analyse des écarts permet de visualiser les différences entre les modèles et de contrôler la qualité de la reconstruction. Le logiciel propose également une analyse de dépouille ainsi qu'une analyse de rectitude pour les applications nécessitant un contrôle géométrique plus poussé.

Alignement et extraction de primitives

Revo Design Pro permet d'extraire des primitives géométriques telles que des plans, cylindres, cônes, sphères ou plans de symétrie à partir des données de scan.

Ces éléments peuvent être utilisés pour positionner précisément les modèles dans le système de coordonnées ou pour réaliser des alignements par plusieurs points. Le logiciel permet également l'alignement fin global de plusieurs maillages.

Exportation vers les logiciels CAO/FAO

Une fois le travail de reconstruction terminé, Revo Design Pro permet d'exporter les modèles dans des formats CAO standards, notamment IGES, STEP et Parasolid.

Les fichiers peuvent ainsi être utilisés dans d'autres logiciels de CAO/FAO pour poursuivre la conception, préparer la fabrication ou intégrer le modèle dans un processus industriel existant.

Les autres fonctionnalités de Revo Design Pro

• Segmentation automatique du maillage : Identifiez et séparez automatiquement différentes zones d'un maillage pour accélérer le travail de reconstruction.
• Remplissage de surface : Créez des surfaces pour compléter certaines zones du modèle et poursuivre la reconstruction CAO.
• Import CAO : Importez des fichiers IGES et STEP pour combiner des modèles existants avec vos données de scan.
• Opérations booléennes : Coupez, combinez ou intersectez des solides pour créer des géométries complexes.
• Répétitions linéaires et circulaires : Reproduisez rapidement des éléments selon un motif défini.
• Miroir des solides : Créez une géométrie symétrique à partir d'un modèle existant.
• Congés et chanfreins : Ajoutez ou modifiez les finitions géométriques directement sur les modèles CAO.
• Congés variables : Réalisez des transitions plus complexes avec des rayons variables.
• Hélice : Créez des géométries hélicoïdales pour répondre à des besoins de conception spécifiques.
• Épaississement des surfaces free-form : Transformez des surfaces en géométries avec épaisseur pour faciliter leur exploitation.
• Free-form automatique : Reconstruisez automatiquement des surfaces libres en vous appuyant sur les caractéristiques du modèle.
• Analyse de dépouille : Analysez les angles d'une pièce afin d'identifier les zones adaptées aux processus de fabrication nécessitant une dépouille.
• Analyse de rectitude : Contrôlez la rectitude de certaines géométries pour améliorer la précision du modèle final.

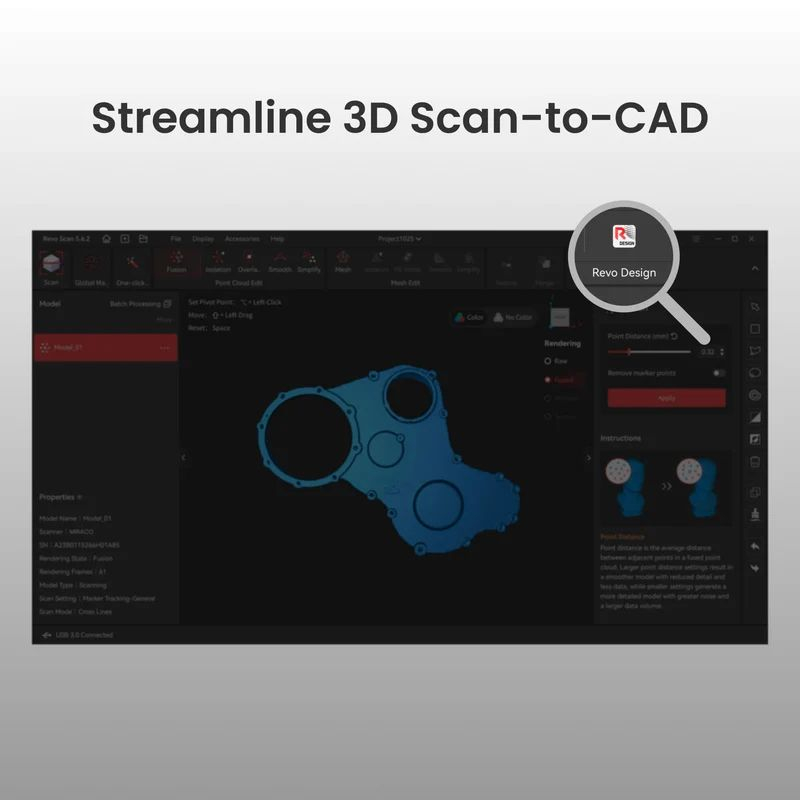

Un workflow complet de la numérisation à la CAO

Revo Design Pro s'inscrit dans un workflow complet de numérisation 3D vers CAO. Les données capturées avec un scanner 3D peuvent être importées dans le logiciel afin d'être nettoyées, alignées et analysées avant de servir de référence pour reconstruire un modèle CAO.

Cette approche est particulièrement adaptée à la rétro-ingénierie : numérisation d'une pièce existante, préparation du maillage, extraction des caractéristiques géométriques, reconstruction des surfaces et modification du modèle avant son export vers un logiciel de conception ou de fabrication.

Revo Design Pro pour la rétro-ingénierie et le design industriel

Avec ses outils de modélisation avancés, Revo Design Pro répond aux besoins des professionnels travaillant sur des pièces complexes, des produits industriels ou des projets de reconstruction à partir de pièces existantes.

Il peut notamment être utilisé pour la rétro-ingénierie, la conception et modification de produits, la reconstruction de pièces automobiles, la création de modèles à partir de sculptures ou d'objets existants ainsi que pour les projets nécessitant une combinaison de données de scan et de CAO.

Questions fréquentes sur Revo Design Pro

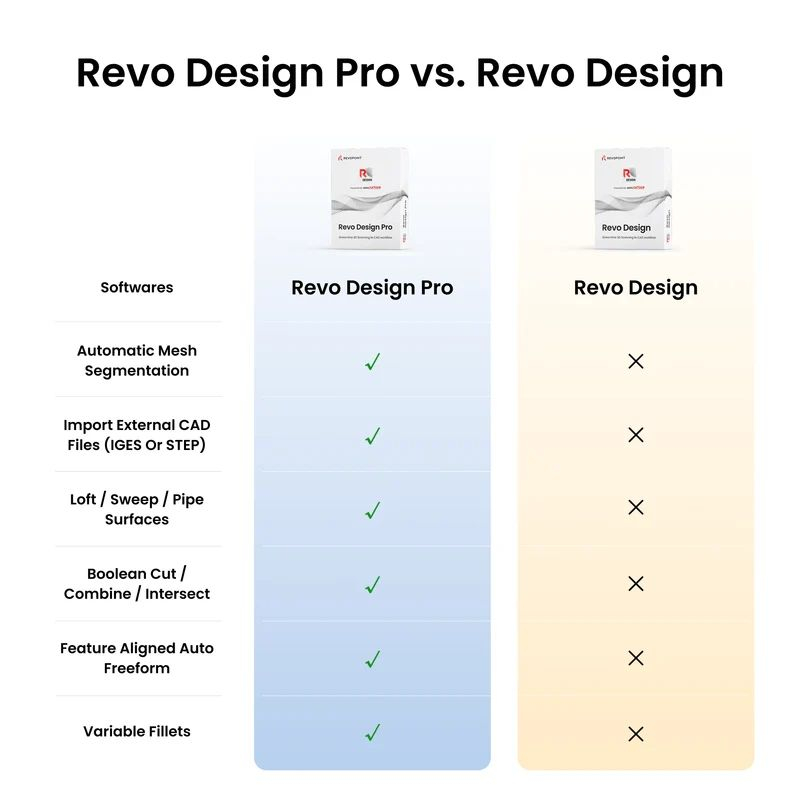

Quelle est la différence entre Revo Design et Revo Design Pro ?

Revo Design Pro reprend les principales fonctions de Revo Design et ajoute des outils professionnels de modélisation et d'édition CAO. Il intègre notamment la segmentation automatique du maillage, l'importation de fichiers IGES et STEP, les opérations booléennes, les répétitions, le miroir des solides, les congés et chanfreins, l'analyse de dépouille et des fonctions avancées de modélisation free-form.

Revo Design Pro est-il basé sur QuickSurface ?

Oui. Revo Design est propulsé par QUICKSURFACE et propose une intégration pensée pour faciliter le workflow des utilisateurs de scanners 3D Revopoint.

Quels formats de fichiers peuvent être importés dans Revo Design Pro ?

Revo Design Pro accepte les fichiers de maillage STL, OBJ et PLY. La version Pro permet également d'importer des fichiers CAO externes aux formats IGES et STEP.

Quels formats peuvent être exportés avec Revo Design Pro ?

Les modèles peuvent être exportés dans des formats CAO standards tels que IGES, STEP et Parasolid afin d'être utilisés dans d'autres logiciels de CAO/FAO.

Quelle configuration est nécessaire pour utiliser Revo Design Pro ?

La configuration minimale indiquée par Revopoint est un ordinateur portable ou fixe sous Windows 10 64 bits, équipé d'un processeur Intel i5 ou équivalent, de 16 Go de RAM, de 256 Go de stockage et d'une carte graphique dédiée NVIDIA ou AMD.

Comment Revo Design Pro est-il livré ?

Le logiciel est livré exclusivement au format numérique. Après l'achat, un code d'activation est envoyé par e-mail afin de permettre l'activation du logiciel.

Est-il possible d'utiliser Revo Design Pro sur plusieurs appareils simultanément ?

Non. Le compte ne peut être connecté que sur un seul appareil à la fois.

Un remboursement est-il possible après l'achat du logiciel ?

Conformément aux conditions indiquées par Revopoint, aucun remboursement ni échange n'est possible après la commande du logiciel.
